亚洲国产精品无码久久秋霞_欧美日韩亚洲国产三级_精品在线观看三级自拍_亚洲成人综合网站_黄色色美女被操免费网站_熟女少妇中文一区二区三区_日本特黄三级刺激大片_日韩AV无码免费_人妻熟妇无乱码精品无码_男人天堂2020中文在线

pC/ABS合金作為一種常用的工程塑料，已經(jīng)進(jìn)入我們生活的各個(gè)方面。由于PC/ABS加工特性，注塑成型成為其主要的一種加工方法。雖然注塑成型是一種操作方便而且極有效率的生產(chǎn)方法，但是也有其缺點(diǎn)，其中之一就是熔接線。

熔接線性能不良會(huì)給制件外觀帶來(lái)很多問(wèn)題。比如：在熔接線處會(huì)有顏色的變化、在特殊效果的制件上會(huì)有效果缺陷、表面會(huì)產(chǎn)生不平整、后期處理（比如電鍍）會(huì)產(chǎn)生不良。同時(shí)，如果熔接線強(qiáng)度過(guò)低會(huì)帶來(lái)螺絲孔開裂、卡槽斷裂和制件開裂等問(wèn)題。

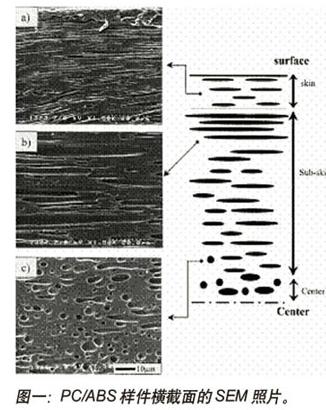

熔接線各種表觀情況的迥異歸根到底主要是由PC/ABS材料的熔接線處的微觀表現(xiàn)造成的。由于PC/ABS產(chǎn)品是由PC、ABS以及其他功能性助劑構(gòu)成的合金材料，因此，在微觀上存在不同的相態(tài)的分布。由于注塑時(shí)模具和料流溫度上的差異，制品的橫截面上的相形態(tài)隨著冷卻速度的不同，分布也存在梯度變化。如圖：
